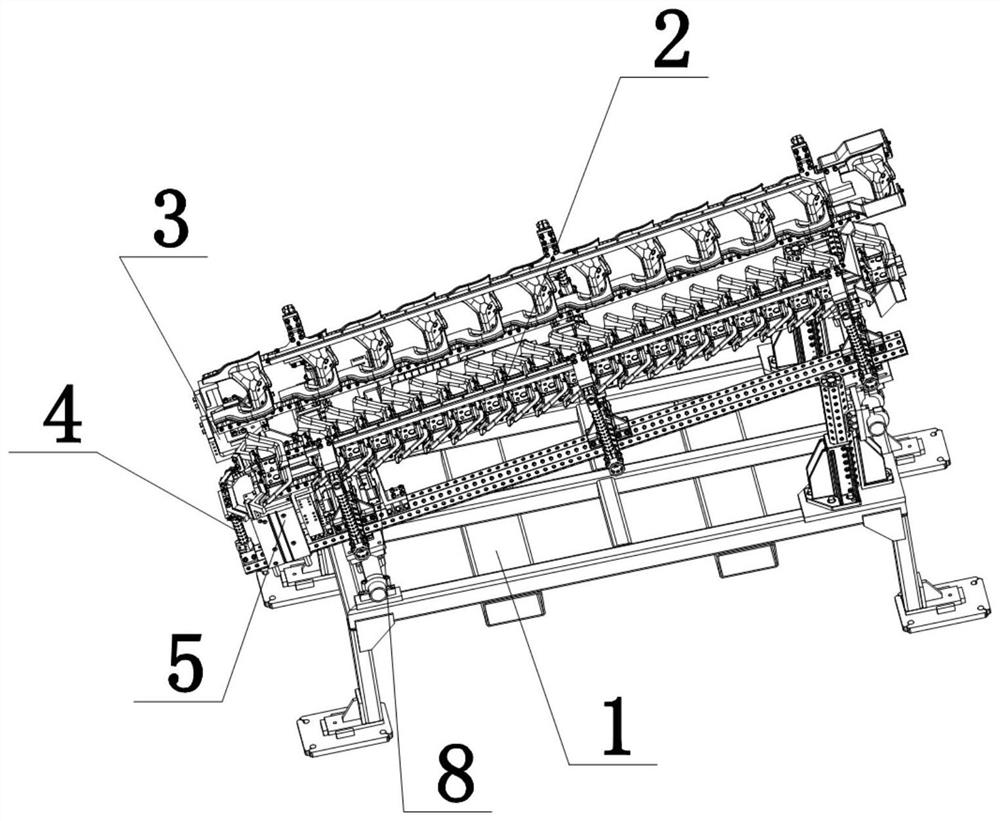

一种重力滑移上件机构
本发明专利的目的在于克服了吊带对光轴挤压产生变形,影响滑道系统的稳定性;零件单一的问题。一种重力滑移上件机构,其中型材连接座、连接座、连接座Ⅰ、连接座Ⅱ、连接座Ⅳ和连接座Ⅴ分别与圆管型材通过螺栓连接,连接座Ⅲ与纵圆管型材通过螺栓连接。工人依次将零件放置到上件模型的上件口,零件通过自身重力沿滑道机构下滑,到达气动阻挡装置后,阻挡装置工作,依次阻挡零件进行储备,然后阻挡装置每个节拍放行一个零件,零件滑移到气动举升装置处,举升到指定位置,最后零件定位装置对零件进行定位,完成链接工艺。本发明专利的有益效果为:结构简单,操作方便,零件储备多,阻挡装置到上件位置都是缓存区域,不需要工人一直定岗。
长春工业大学
